Внешнее питание CANON SPEEDLITE 580EX II
Модернизация вспышки CANON 580EX II (внешнее питание)
И так, прикупив все необходимое...
Приступил к разборке, что в итоге оказалось совершенно не сложно...
4 самореза горячего башмака и 2 самореза под вращающейся головкой вспышки, позволили открыть корпус и получить доступ к необходимым узлам.
Рассмотрев "внутренности" определился, что врезать новый разъем совсем нет необходимости, т.к. предназначеный для внешнего питания пыха разъем у меня все равно бездействует, просто отключил его от платы(повесил в никуда), а к самим штырькам и произвел подпайку диода, для отвязки от внутреннего источника питания(контейнера под 4 элемента АА). Затем от платы отпаял плюсовой провод идущий от контейнера и впаял еще один диод, чтоб отвязать от внешнего источника.
В итоге получилось 2 не зависимых источника питания вспышки.
Теперь про провода и разъемы.
Для этих целей было куплено 2 метра "бескислородной меди"(аккустический провод), разъемы папа-мама, на фото видны...
Для подключения к АКБ использовал ламильки, для подключения к разъму питания вспышки использовал половину разъема от блока питания компьютера(дополнительное питание процессора, 4-х штырьковый). Все соединения пропял и заизолировал термоусадочными трубками. Предохранитель не пригодился.
Более того, если бы сейчас решил повторить с самого начала, то:
1. Диод отвязки от внутреннего отсека, впаял бы прямо около внешнего аккумулятора.
2. Диод отвязки от внешнего АКБ уложил бы рядом с выводами питания самого отсека.
3. Есть термические предохранители, использовал бы около внешнего аккумулятора.
4. Разъемы хоть и надежные и по контакту и по способу соединения, взял бы немного миниатюрнее.
- Зарядное устройство "Сонар Мини-6В/0.7А"
-
Сонар Мини-6В/0.7А зарядное устройство для свинцовых аккумуляторов
Номенклатурный номер: 655314450
Производитель: Россия
Цена в розничной сети: 1180.00 руб.
Цена в интернет-магазине и офисах продаж: от 1 шт. 1150.00 руб.
Ссылка на производителя: www.chipdip.ruСонар МИНИ УЗ 205.02 предназначен для зарядки герметизированных свинцово-кислотных аккумуляторных батарей напряжением 6 вольт, емкостью 2-7 Ампер•час. Устройство реализует оптимальную двухшаговую процедуру зарядки аккумуляторных батарей, позволяющую заряжать батарею максимально быстро и без повреждения.
Сонар МИНИ УЗ 205.02 обеспечивает оптимальный, для свинцово-кислотных аккумуляторов, режим хранения с компенсацией тока саморазряда. Устройство полностью автоматизировано, защищено от перегрузок по входным и выходным цепям, работает в широком диапазоне входных напряжений, без изменения выходных параметров. Благодаря этому может использоваться в случаях, требующих длительного хранения аккумуляторов в состоянии постоянной готовности, с периодической автоматической подзарядкой, например в системах бесперебойного электропитания.
Данное устройство может эксплуатироваться в условиях умеренного климата в хорошо проветриваемых помещениях при температуре окружающего воздуха от минус 5°C до плюс 35°С и относительной влажности до 90% при температуре 20°С.
Сонар МИНИ УЗ 205.02 обеспечивает индикацию:
• правильности подключения клемм к аккумулятору,
• работоспособности при подключении в сеть,
• режима заряда аккумулятора,
• режима хранения аккумуляторной батареи.
Выходное напряжение: 6В.
Зарядный ток: 0,7А.
Габаритные размеры: 120 х 60 х 40мм.
Вес: 160г.
-
- Зарядное устройство "Прямые руки"
-

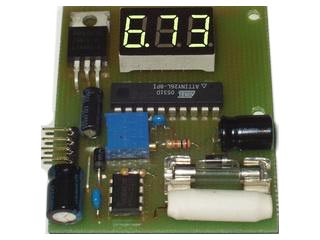

EK-2006/6Module
Автоматическое зарядное устройство для 6В SLA-аккумуляторов. Собранный и настроенный модуль.
Технические характеристики
Параметр Значение Напряжение питания 12...20В Потребление тока от источника питания 12В, в режиме заряда 0,4А Напряжение окончания заряда 7,4В Ток заряда 0,45...0,5А Размеры модуля 63мм х 51,5мм Описание
Свинцовые необслуживаемые аккумуляторы, благодаря низкой стоимости и малому саморазряду, широко используются: в системах резервного питания, охранных и противопожарных системах, переносных приборах, электроинструментах и многих других устройствах.
EK-2006/6 – полностью автоматическое зарядное устройство, предназначено для заряда 6-вольтовых свинцовых аккумуляторов емкостью от 2Ah до 12Ah. Аккумуляторы с большей емкостью также могут заряжаться описываемым устройством, но с увеличением емкости – увеличивается время заряда. В устройстве реализован циклический режим заряда, что значительно сокращает время заряда. Заряд происходит постоянным током около 0,45…0.5А и поддерживается стабильным в течение всего цикла заряда. Встроенный 3-х разрядный индикатор, в процессе заряда, отображает текущее напряжение аккумулятора с точностью до одной сотой вольта. Как только напряжение на аккумуляторе достигнет 7,4 Вольта - произойдет отключение зарядного тока и на светодиодном индикаторе начнет мигать сообщение «FUL». После окончания заряда, аккумулятор может оставаться подключенным к зарядному устройству продолжительное время, при этом само зарядное устройство может быть обесточено. В этом режиме, потребление схемой от аккумулятора не превышает 0,0005А.
Зарядное устройство питается от нестабилизированного источника питания (трансформатор + диодный мост + фильтрующий конденсатор емкостью не менее 1000мкФ) напряжением от 12 до 20В. При питании напряжением от 20 до 25В, на интегральный стабилизатор 7805, с помощью суперклея или винта, следует установить небольшой радиатор (это может быть полоска металла). Источник питания должен обеспечивать достаточный ток. Зарядное устройство защищено от переполюсовки аккумулятора предохранителем 1А.
Внимание! Не допускайте переполюсовки питающего напряжения!
Ток заряда можно уменьшить, увеличив сопротивление резистора R3.
-
И так.. практика использования показала:
1. Провод толстый, удобней был бы закрученный, как на телефонной трубке. Менять.
2. Разъем громоздкий и безтолковый. Менять.
3. Аккумулятор легко выдерживает зарядку раз в полгода.
4. Практически отказался от пальчиковых аккумуляторов.
5. Нужен цивильный бокс для аккумулятора с плечевым ремнем! Обязательно!
6. Разъем на пыхе пересмотреть. Жесткий провод торчит прямо в нос :)
Обновление внешнего питания ("ВП-2,8А").
Новый аккумулятор - 6В 2,8А и корпус, для унифицирования со старой версией, перепаяны разъемы на проводе и на старом "ВП-4А"
Очередное обновление девайса. 17.10.2011
Добавлен разъем USB, на случай зарядить сотик или запитать устройство с питанием по USB.
Первый вопрос был, а хде взять маму? Полез по сусекам и нашел переходник PS/2-USB, ну и не долго думая выпустил "потроха". На удивление мне, потороха оказались крайне удачными конструктивно, это сам разъем "мама" и своего рода "мамина шуба". (еще фото).Потом выдернул две центральные ноги, которые в данном случае есть зло.. ну на всякий случай.. ибо нужны только крайние 1-й и 4-й. Которые по распиновке в интернетах оказались: 1-й "+" и 4-й "-". За тем вырезал в своем мегадевайсе новую технологическую дырупод размер "мамы" и вставил в него разъем. С внутренней стороны "защелкнулась"(на суперклей) шуба.. и разъем встал как вкопанный. Осталось прикупить КРЕН на 5 вольт и задействовать разъем.
Прикупл КРЕН на 5 вольт, точнее его буржуйский аналог KIA7805AP.
Нашел его спецификацию.. KIA7805AP.PDF
Вечером запущу USB и заряжу сотик.
19.10.2011 - Девайс БП2,8А готов! (от теперь заживу... :))
Ну а кто ниче не делает, у того ниче и не получится.
